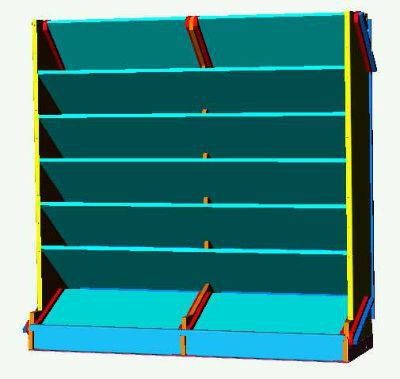

Sie finden hier die Produktbeschreibung und im Anschluss daran eine kleine Auswahl an Zeichnungen aus unserem Produktprogramm des Geschossfang Baukastensystems

Der Geschossfang wurde entwickelt um den Anforderungen an hohe Belastbarkeit – für alle üblichen Kaliber! , Wartungsfreundlichkeit bei einfachem Aufbau und bestem Preis-Leistungsverhältnis gerecht zu werden.

Der Geschossfang ist gedacht zur Ausrüstung neu errichteter Schießstände , ist aber auch besonders konzipiert für die Modernisierung bestehender Schießanlagen.

In vielen Fällen stellt die Ausstattung bestehender Raumschießanlagen mit einem wartungsfreien Stahlgeschossfang besondere Anforderungen und meist scheitert der Einbau einer modernen Geschossfanganlage an den räumlichen Gegebenheiten.

Oft ist da zum Beispiel die Zugänglichkeit für große, sperrige Teile nicht gegeben oder die Verwendung von schwerem Transportgerät oder Hebevorrichtungen – bis hin zum Autokran und Fachpersonal (Kosten!) ist zwingend erforderlich .

Hier kommt eine der konstruktiven , Patentrechtlich geschützten Besonderheiten des SCHÜTZ Geschossfangs zum Tragen.

Die gesamte Anlage besteht aus Bauelementen deren Gewicht maximal 40 kG nicht überschreitet und somit von 2 Personen ohne besondere Vorrichtungen problemlos an den Einbauort getragen werden kann.

Die maximale Größe der Bauelemente ist dabei so bemessen, daß der Transport über eine enge, oder sogar gewendelte Treppe und durch schmale Türen immer gewährleistet ist.

Der Aufbau des Geschossfangs wird ohne Schrauben Stifte oder lose Verbindungselemente durchgeführt. Natürlich sind auch auf gar keinem Fall Schweißarbeiten erforderlich.

Die einzelnen Bauelemente werden komplett durch ein Stecksystem miteinander verbunden. Es kann nichts “falsch“ montiert werden da die Teile nur in einer, – leicht erkennbaren Position zueinander und ineinander passen.

Die Teile werden auf einer hochmodernen Laserstrahl Schneidanlage hergestellt. Damit werden Formgenauigkeiten im Bereich von wenigen zehntel Millimetern erreicht , mit dem Ergebnis, daß die Teile garantiert ohne Nacharbeit zueinander passen – nichts verzögert sich durch Anpassarbeiten.

Deshalb ist auch der Aufbau ohne Fachpersonal gewährleistet.

Für die Errichtung muss eine ebene Aufstellfläche vorhanden sein, zum Beispiel ein Estrichboden oder ein betonierter Sockel , 25 cm breit , wenn erforderlich , am besten mit Ausgleichsmasse (Fließestrich) “ins‘ Wasser“ gebracht.

Es wird keine betonierte Verankerung oder anderer Zusatzaufwand benötigt. Der Geschossfang ist eigenstabil freistehend , kann aber , wenn gewünscht , mit vorhandenen Bohrungen zusätzlich gegen Kippen gesichert werden.

So vorbereitet, kann die komplette Geschossfanganlage wie zum Beispiel eine Referenzanlage, mit 8m2 Beschussfläche von 2 Personen in etwa 2 Stunden aufgebaut werden.

Das heißt, mit etwas Vorbereitung ist in einem halben Tag alles erledigt.

Die Anlieferung der kompakten Bauteile erfolgt übrigens – problemlos, mit normaler Spedition auf Europaletten.

Die Bauteile sind mit einer belastbaren Zinksilikat Grundierung korrosionsgeschützt (bis auf die Laserschnittkanten). Dies reicht in den meisten Fällen sogar für die Aufstellung “im Freien“ völlig aus, da der hochwertige Stahl nicht dazu neigt “wegzurosten“.

Zusätzlicher Korrosionsschutz kann durch Nasslackierung im unmontierten oder im montiertem Zustand erfolgen.

Die Merkmale in Stichworten:

Belastbar bis 10.000 Joule (für .50 BMG auch bis 16.000 Joule möglich!) Dauerbeanspruchung bis 7.000 Joule. Für alle Langwaffen und Kurzwaffenkaliber geeignet für alle Geschossarten , auch Stahlmantel nach militärischer Spezifikation.

Aus gehärtetem Panzerstahl , Bruchfestigkeit 1550 N/mm2 15mm Plattenstärke. Verarbeitetes Material : aus Europa , Herstellung , Bearbeitung : komplett in Deutschland.

Kompakte Abmessungen : nur 250mm Einbautiefe erforderlich ! Baukastenprinzip: Breite von minimal 610 mm , in 595mm Schritten ohne Längenbegrenzung erweiterbar. Sonderbreiten auf Anfrage. Bauhöhe 1220mm oder 1980 mm - andere Höhen auf Anfrage.

Gesamte Beschussfläche (Breite x Höhe) ohne Einschränkungen belastbar. Kein Verschleiß, keine erneuerungsbedürftigen Materialien (Kunststoff , Holz). Kein Anfall von bleibelastetem Sondermüll Wartungsfrei – bis auf gelegentliches Entnehmen der Geschossreste. Geschossreste recycelbar , da unverschmutzt zu entnehmen. Einfach zu reinigen , da sich die Geschossreste in den unteren Lamellen (Boden) ansammeln.

Erweiterungen : Rückwand mit Anschluss für Absaugung herausnehmbare Auffangkästen für Geschossreste, aus VA Gummivorhang (Emissionsschutz) mit Halterung aus VA. - Der Vorhang besteht aus einen hochverschleißfesten, besonders zähem Spezialgummi !

Lieferzeit ca. 4 Wochen , Sonderanfertigungen ggf. etwas länger, Aufbau ohne Spezialkenntnisse oder Spezialwerkzeug. Garantiert kein Schweißen , Flexen , Bohren beim Aufbau erforderlich Elemente mit maximal 40 kG Einzelgewicht , leicht zu handhaben Gewicht einer Lamelle 21 kG

Lieferumfang:

alle Bauteile, Gesamtzeichnung des Kugelfangs, Montagehandbuch , Betriebshandbuch, Bescheinigung der Belastbarkeit.

Der Kugelfang aus der Praxis für die Praxis,

wurde konstruiert mit der Erfahrung aus über 15 Jahren Entwicklungstätigkeit im Bereich Konstruktion mit Stahl und Blech für den Maschinenbau.

Der Konstrukteur ist mehrfacher Deutscher und Hessen Meister in Großkaliberdisziplinen und auf “allen Schießständen zuhause“.

Die besten Lösungen ergeben sich aus den Erfahrungen mit Vorhandenen, und in diesem Kugelfang wurden sehr viele Erfahrungen verarbeitet.

gerne beantworten wir Ihre Fragen : info@ballistic-steel.de
